BD343H PN16 фланцевый дисковый затвор с металлическим седлом и обогревающей рубашкой
WDL Valve BD343H — фланцевый дроссельный клапан с рубашкой имеет конструкцию с тройным смещением и металлическим седлом, а также внешнюю рубашку нагрева. Через рубашку может циркулировать пар или горячий газ, что помогает предотвратить затвердевание или кристаллизацию технологической среды.
- Модели: BD343H, BD343Y и BD343WC
- Диапазон размеров: DN50–DN2000
- Номинальное давление: PN16
- Диапазон температур: от -29 °C до 425 °C
- Дизайн: Дроссельная заслонка с металлическим седлом и тройным смещением
- Режим работы: Механизм, пневматический или электрический привод
- Области применения: Застывающие, кристаллизующиеся и высоковязкие среды
Описание

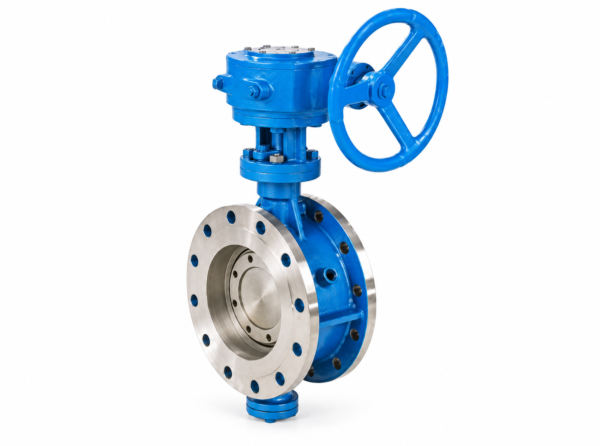

BD343H — фланцевый металлический дроссельный клапан с рубашкой
Этот WDL — фланцевый дроссельный клапан с рубашкой основан на дроссельной заслонке с металлическим седлом и тройным смещением, корпус которой снабжен приваренной рубашкой нагрева. Соединения рубашки, установленные с обеих сторон, обеспечивают циркуляцию пара или другого совместимого горячего газа вокруг корпуса.
Непрерывный внешний нагрев помогает поддерживать температуру технологических сред, которые при комнатной температуре могут затвердевать, кристаллизоваться или приобретать высокую вязкость. Такая конструкция широко применяется в нефтяной, химической, фармацевтической, металлургической и других технологических системах.
В связи с наличием внешней оболочки соединительные фланцы могут быть на один или два номинальных размера больше, чем у обычного дроссельного клапана с металлическим седлом. Поэтому окончательные размеры фланцев необходимо уточнять по утвержденному чертежу клапана WDL.
Варианты моделей и приводов
| Серия моделей | Эксплуатация | Доступные варианты |
|---|---|---|
| BD343 | Ручной червячный редуктор | BD343H, BD343Y, BD343WC |
| BD643 | Пневматический привод | BD643H, BD643Y, BD643WC |
| BD943 | Электрический привод | BD943H, BD943Y, BD943WC |
Технические характеристики
| Производитель | Клапан WDL |
|---|---|
| Тип продукта | Дроссельный клапан с фланцевым соединением, металлическим седлом и рубашкой |
| Дизайн | Дроссельная заслонка с тройным смещением и внешней рубашкой нагрева |
| Номинальный размер | DN50–DN2000 |
| Номинальное давление | PN16 |
| Диапазон температур | от -29 °C до 425 °C, в зависимости от материала и конструкции уплотнения |
| Подключение | Фланцевые торцы |
| Теплоноситель для обогрева кузова | Пар или совместимый горячий газ |
| Технологические среды | Среды, склонные к затвердеванию, кристаллизации или повышению вязкости |
| Параметры работы | Червячный редуктор, пневматический привод или электрический привод |
Применимые стандарты
| Пункт | Стандартный |
|---|---|
| Проектирование и производство | API 609 или соответствующая спецификация на поворотные заслонки |
| Размеры при непосредственном контакте | ISO 5752 или утвержденный чертеж производителя |
| Размеры фланца | GB/T 9113, ASME B16.5 или ASME B16.47, если применимо |
| Проверка и испытания | GB/T 13927 или API 598 |
Строительные материалы
| Компонент | Доступные материалы |
|---|---|
| Корпус клапана | WCB, CF8, CF8M, хромомолибденовая сталь, низкотемпературная сталь, никелевый сплав, монель или дуплексная нержавеющая сталь |
| Дисковый клапан | WCB, CF8, CF8M, хромомолибденовая сталь, низкотемпературная сталь, никелевый сплав, монель или дуплексная нержавеющая сталь |
| Штифт клапана | 2Cr13, F304, F316, хромомолибденовая сталь, низкотемпературная сталь, никелевый сплав или монель |
| Уплотняющая поверхность | Нержавеющая сталь с гибким графитом, нержавеющая сталь, стеллит, карбид вольфрама, никелевый сплав или монель |
| Упаковка | Гибкий графит |
Размеры основания
| DN | NPS | Короткая L (мм) | Длина L (мм) | H (мм) |
|---|---|---|---|---|
| 50 | 2″ | 108 | 150 | 112 |
| 65 | 2-1/2″ | 112 | 170 | 115 |
| 80 | 3″ | 114 | 180 | 120 |
| 100 | 4″ | 127 | 190 | 138 |
| 125 | 5″ | 140 | 200 | 164 |
| 150 | 6″ | 140 | 210 | 175 |
| 200 | 8″ | 152 | 230 | 200 |
| 250 | 10″ | 165 | 250 | 243 |
| 300 | 12″ | 178 | 270 | 250 |
| 350 | 14″ | 190 | 290 | 280 |
| 400 | 16″ | 216 | 310 | 305 |
| 450 | 18″ | 222 | 330 | 350 |
| 500 | 20″ | 229 | 350 | 380 |
| 600 | 24″ | 267 | 390 | 445 |
| 700 | 28″ | 292 | 430 | 480 |
| 800 | 32″ | 318 | 470 | 530 |
| 900 | 36″ | 330 | 510 | 580 |
| 1000 | 40″ | 410 | 550 | 650 |
| 1200 | 48″ | 470 | 630 | 760 |
| 1400 | 56″ | 530 | 710 | 850 |
| 1600 | 64″ | 600 | 790 | 1030 |
| 1800 | 72″ | 670 | 870 | 1230 |
| 2000 | 80″ | 760 | 950 | 1350 |
Габаритные размеры привода
| DN | BD343 с механическим приводом | BD643 Пневматический | BD943 Электрический | ||||||
|---|---|---|---|---|---|---|---|---|---|
| H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | |
| 50 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 65 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 80 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 |
| 100 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 |
| 125 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 |
| 150 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 |
| 200 | 760 | 400 | 425 | 850 | 250 | 170 | 775 | 300 | 315 |
| 250 | 830 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 |
| 300 | 895 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 |
| 350 | 950 | 450 | 560 | 1075 | 450 | 220 | 1140 | 300 | 315 |
| 400 | 1190 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 |
| 450 | 1255 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 |
| 500 | 1305 | 535 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 |
| 600 | 1340 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 |
| 700 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 |
| 800 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 |
| 900 | 1810 | 750 | 550 | 1965 | 1250 | 380 | 2255 | 785 | 863 |
| 1000 | 1960 | 900 | 750 | 2015 | 1250 | 380 | 2380 | 785 | 863 |
| 1200 | 2250 | 1000 | 925 | 2250 | 1250 | 380 | 2640 | 785 | 863 |
| 1400 | 2435 | 1000 | 925 | — | — | — | 2886 | — | — |
| 1600 | 2780 | 1000 | 925 | — | — | — | 3156 | — | — |
| 1800 | 3020 | 1100 | 980 | — | — | — | 3421 | — | — |
| 2000 | 3270 | 1100 | 980 | — | — | — | 3685 | — | — |
Все габаритные размеры привода приведены в миллиметрах в качестве ориентировочных значений. Фактические размеры зависят от выбранного редуктора, пневматического или электрического привода.
Как работает нагревательная рубашка
Пар или совместимый горячий газ поступает во внешнюю рубашку через одно соединительное отверстие и циркулирует вокруг корпуса клапана, после чего выходит через противоположное соединительное отверстие. Тепло, передаваемое через корпус клапана, помогает поддерживать температуру технологической среды выше температуры её затвердевания или кристаллизации.
Требуемое давление в рубашке, температура теплоносителя и размеры соединений должны быть согласованы с учетом условий технологического процесса. Теплоноситель в рубашке должен оставаться отделенным от технологической среды.
Основные характеристики продукта
- Геометрия с тройным смещением уменьшает трение между диском и седлом.
- Конструкция с металлическим седлом позволяет использовать изделие в условиях повышенных температур.
- Внешняя нагревательная рубашка помогает предотвратить затвердевание и кристаллизацию.
- Оптимизированная конструкция диска обеспечивает возможность двунаправленного потока, если это предусмотрено техническими требованиями.
- Доступны червячные, пневматические и электрические варианты привода.
- В ассортименте представлены различные материалы для корпуса, диска, штока и наплавки.
- Широкий диапазон размеров: от DN50 до DN2000.
- Возможна поставка соединений для корпусов и фланцев нестандартных размеров.
Типичные области применения
- Трубопроводы для транспортировки тяжелой нефти, асфальта и битума
- Сера и расплавленные технологические среды
- Смолы, полимеры и адгезивные системы
- Воскосодержащие и кристаллизующиеся среды
- Нефтеперерабатывающие и нефтехимические заводы
- Химическая и фармацевтическая промышленность
- Металлургические и высокотемпературные технологические системы
Информация о заказе
При запросе коммерческого предложения просим указать номинальный размер, рабочее давление, технологическую среду, температуру среды, требуемые материалы корпуса и внутренних деталей, тип привода, рабочую среду рубашки, давление в рубашке и размеры соединений.
Размеры, материалы, предельные значения давления и температуры, выбор привода и детали подключения рубашки определяются окончательным утвержденным чертежом клапана WDL и техническим паспортом.
