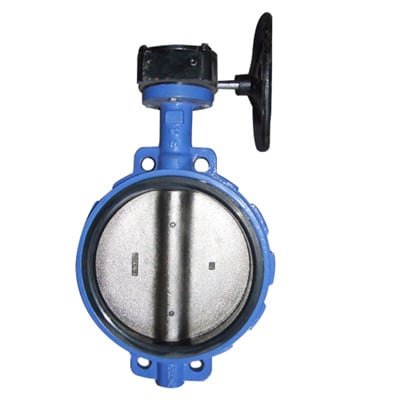

D371X 蜗轮软密封片式蝶阀
D371X 蜗轮软密封片式蝶阀专为在水、空气、天然气、石油及弱腐蚀性流体管道中实现可靠的流量调节和切断而设计。 该阀门采用紧凑型夹片式阀体，操作扭矩低，配有可更换的橡胶阀座，并具备双向密封功能，适用于 PN6、PN10 和 PN16 级工业应用。
描述
D371X 蜗轮软密封片式蝶阀
D371X 蜗轮软密封片式蝶阀由橡胶衬里
阀体、碳钢或不锈钢蝶板及阀轴。它
专用于调节和切断水、空气、天然气及石油的流量
产品及弱腐蚀性流体管道。
该阀门广泛应用于水处理厂、发电厂、钢铁厂，,
化工厂、石油设施、食品加工厂、纺织厂、造纸厂
以及其他工业供水和排水系统。其紧凑的薄片式
其结构和蜗轮传动工作原理使其适用于需要
密封可靠，手动控制方便。
主要特点
- 创新且紧凑的晶圆式设计。
- 结构轻便，开合迅速。
- 运行扭矩低，蜗轮传动操作便捷。
- 可任意角度安装。
- 可更换的密封座，便于维护。
- 在适当条件下，可实现可靠的双向密封，且无可见泄漏。
- 橡胶密封材料具有抗老化和抗轻度腐蚀的特性。
- 适用于水、空气、天然气、石油及弱腐蚀性流体。
- 可选配碳钢或不锈钢制成的盘和轴。
技术规格
| 项目 | 规格 |
|---|---|
| 型号 | D371X |
| 产品类型 | 蜗轮软密封片式蝶阀 |
| 公称尺寸 | DN50 至 DN2000 |
| 额定压力 | PN0.6、PN1.0 和 PN1.6 MPa |
| 密封试验压力 | 0.66、1.10 和 1.76 MPa |
| 壳体试验压力 | 0.90、1.50 和 2.40 MPa |
| 座椅材料 | 丁腈橡胶或氟橡胶 |
| 温度范围 | 丁腈橡胶：-40°C 至 +90°C；氟橡胶：-20°C 至 +200°C |
| 适用介质 | 水、空气、天然气、石油产品及弱腐蚀性流体 |
| 泄漏标准 | GB/T 13927-1992 |
| 操作 | 蜗轮、电动、气动或液压执行器 |
主要材料
| 部分 | 材料 |
|---|---|
| 阀体 | WCB、QT450-10、HT200 或 HT250 |
| 蝴蝶碟 | WCB、QT450-10、HT200 或 HT250 |
| 阀杆 | 2Cr13不锈钢 |
| 密封环 | 耐油丁腈橡胶 |
| 包装 | 柔性石墨 |
适用标准
| 项目 | 标准 |
|---|---|
| 设计与制造 | GB/T 12238-1989 |
| 法兰尺寸 | GB 9113-2000 和 GB/T 17241.6-1998 |
| 面对面的维度 | GB/T 12221-1989 |
| 检验与测试 | GB/T 13927-1992 |
主要尺寸 — D371X PN6 / PN10 / PN16
| DN | L | H | H0 | A | B | PN6 | PN10 | PN16 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| D0 | n-d | D0 | n-d | D0 | n-d | ||||||
| 50 | 43 | 63 | 306 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 70 | 321 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 46 | 83 | 346 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 52 | 105 | 387 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 56 | 115 | 411 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 56 | 137 | 447 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 60 | 164 | 572 | 270 | 280 | 280 | 8-18 | 295 | 8-22 | 295 | 8-22 |
| 250 | 68 | 206 | 646 | 270 | 280 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 78 | 230 | 738 | 380 | 420 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
| 350 | 78 | 248 | 761 | 380 | 420 | 445 | 12-22 | 460 | 16-22 | 470 | 16-26 |
| 400 | 102 | 289 | 877 | 450 | 470 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
| 450 | 114 | 320 | 938 | 480 | 490 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
| 500 | 127 | 343 | 993 | 480 | 490 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
| 600 | 154 | 413 | 1131 | 480 | 490 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
| 700 | 165 | 478 | 1476 | 640 | 660 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
| 800 | 190 | 525 | 1533 | 640 | 660 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
| 900 | 203 | 585 | 1655 | 750 | 860 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 38-39 |
| 1000 | 216 | 640 | 1765 | 850 | 900 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
| 1200 | 254 | 755 | 1995 | 850 | 900 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
典型应用
- 水处理厂
- 发电厂
- 钢铁厂
- 化工厂
- 石油和天然气管道
- 食品和饮料系统
- 纺织厂和造纸厂
- 工业给排水系统
尺寸、材料、阀座配置以及压力-温度极限均以蔚德力阀门最终技术图纸和经批准的项目数据表为准。
